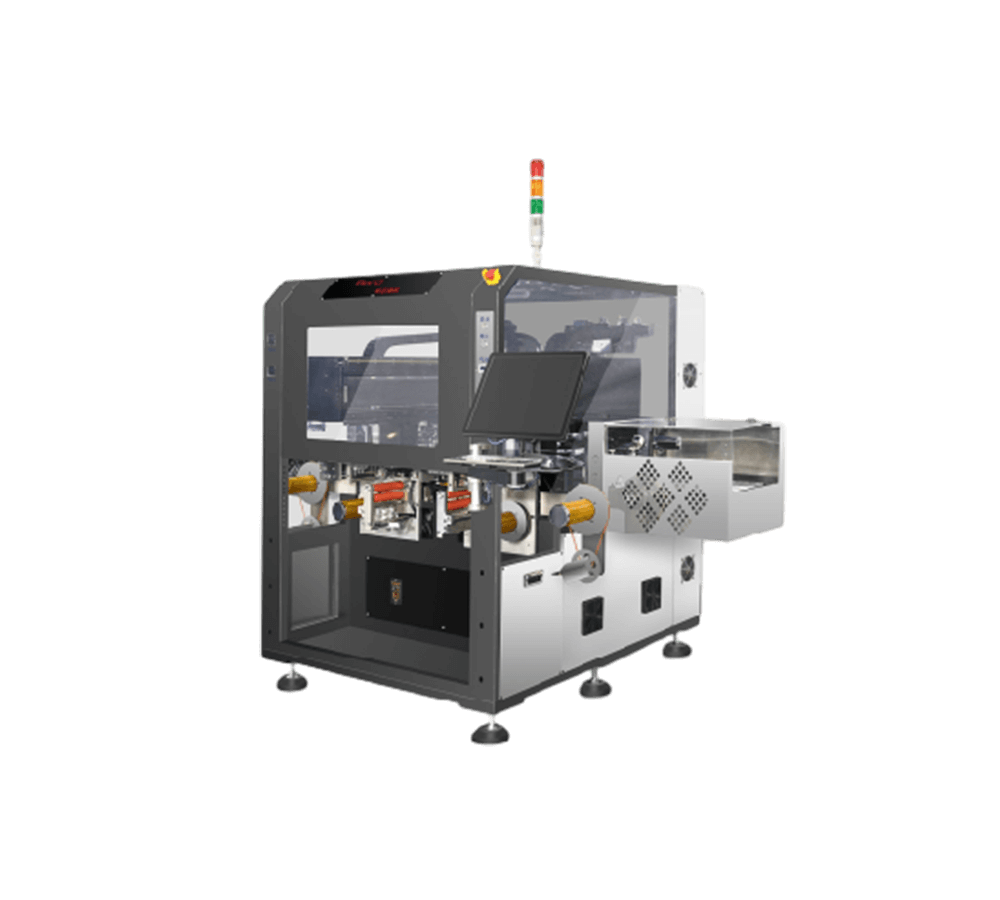

龙门固定,双线马,保证贴合精度
双头交替贴合,提高贴合效率
Feeder边剥边取,解决难剥离配件出料问题
激光+CCD对位,方便人员操作、调偏位
可搭配垫隔片模组,防止产品刮伤
连线+自动上下料,减少人手接触产品
适用:FPC的钢片、PI、CVL、EMI等贴合
贴合精度 | 钢片材料,标准底片,±50um,Cpk≧1.33 |
贴合速度 | ≦1.2s(排版≧72颗) |
辅材 | 类型:EMI\CVL\PI\FR4\钢片 材质与厚度范围:0.03~2mm Size(长*宽):硬材质:1.5*1.5~40*100mm/软材质:3*3~60*150mm 供料方式:离型膜卷式供料 适用料带宽度:Max160mm,适用3寸和6寸卷芯 |
软板 | 尺寸:Max:430mm*280mm 厚度:Min 0.06mm;Max 1.0mm |
贴合平台 | 450mm*300mm |
工作台数量 | 1个 |
贴装头数量 | 2个 |
温度 | 工作平台:室温至120℃ 贴装头:室温至180℃ |
上下料装置 | 自动上下料 |
连线功能 | 可连线 |
安全防护 | 防护罩、安全感测器 |
机台外形尺寸长 | 长L:1780mm(连线)2280mm(单机);宽W:1500mm;高H:1600mm |
工作平面高度 | 900±20mm |
机台重量 | 1600Kg |
工作电源 | 380V,三相五线制,50HZ |
机台功率 | 8KW |
压缩空气源 | 0.5-0.7MPa,400L/min |
热风气源 | 鼓风机 |
操作系统 | windows视窗界面 |
操作语言 | 中文 |
操控界面 | 17"显示器+键盘鼠标 |
