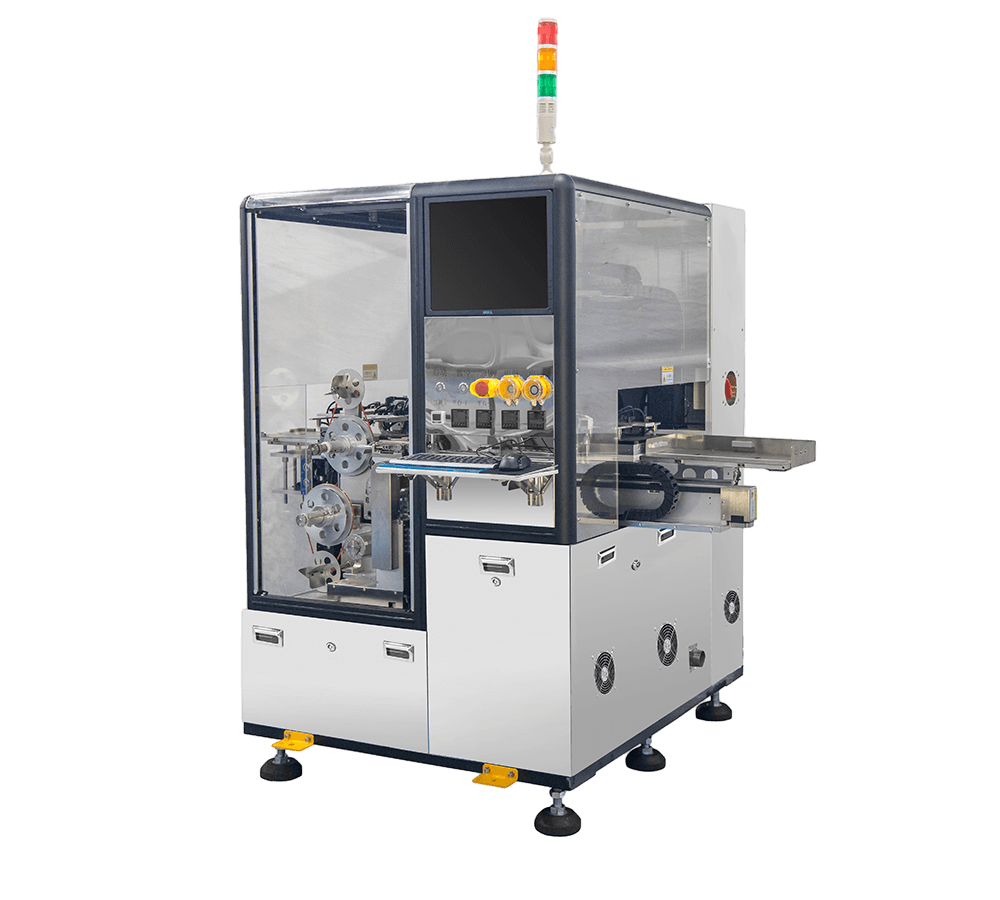

专利防重贴技术和防漏贴技术，有效提高产品良率、减少报废
专利飞拍技术，节省定位时间、提高UPH
X、Y轴采用线马，实现高精度贴合
供料器间距可自动调整，实现同步取料
可搭配翻板机，实现FPC两面贴合
可搭配垫隔纸机，实现垫隔纸功能
适用：FPC&RF的钢片、PI、CVL、EMI等可连线贴合
| 贴合精度 | ±50um |
| 贴合速度 | 0.7-0.9S/PCS(高精度点对点贴合模式） 要求条件： 1.每张板子要求36点以上； 2.钢片来料大小及粘性满足取钢片时间 ≤50ms,贴合时间≤50ms； 3.双供料的钢片取料位置差异需在 ±15mm以内，保证吸头能同步取钢片； |
| 适用软板尺寸 | Max260mm*400mm |
| 适用软板厚度 | Min 50um;Max 500um |
| 适用补强片 | 钢片\FR4\PI |
| 补强片尺寸 | 1.5mm*1.5mm-25mm*50 mm |
| 补强片厚度 | Min 50um（钢片）; Min100um（FR4\PI） |
| 上下料装置 | 自动上下料 |
| 连线功能 | 可连线 |
| 补强片供料方式 | 弱粘膜卷式供料 |
| 工作平台数量 | 1个 |
| 贴装头数量 | 2个 |
| 工作平台温度 | 室温至120° |
| 贴装头温度 | 室温至160° |
| 安全防护 | 防护罩、安全感测器 |
| 机台外形尺寸长 | 长L:1430mm（连线）1800mm（单机）;宽W:1290mm;高H:1600mm |
| 机台重量 | 1500Kg |
| 工作电源 | 380V,三相五线制，50HZ |
| 机台功率 | 8KW |
| 压缩空气源 | 0.5-0.7MPa,400L/min |
| 热风气源 | 鼓风机 |
| 操作系统 | windows视窗界面 |
| 操作语言 | 中文 |
| 操控界面 | 17"显示器+键盘鼠标 |
