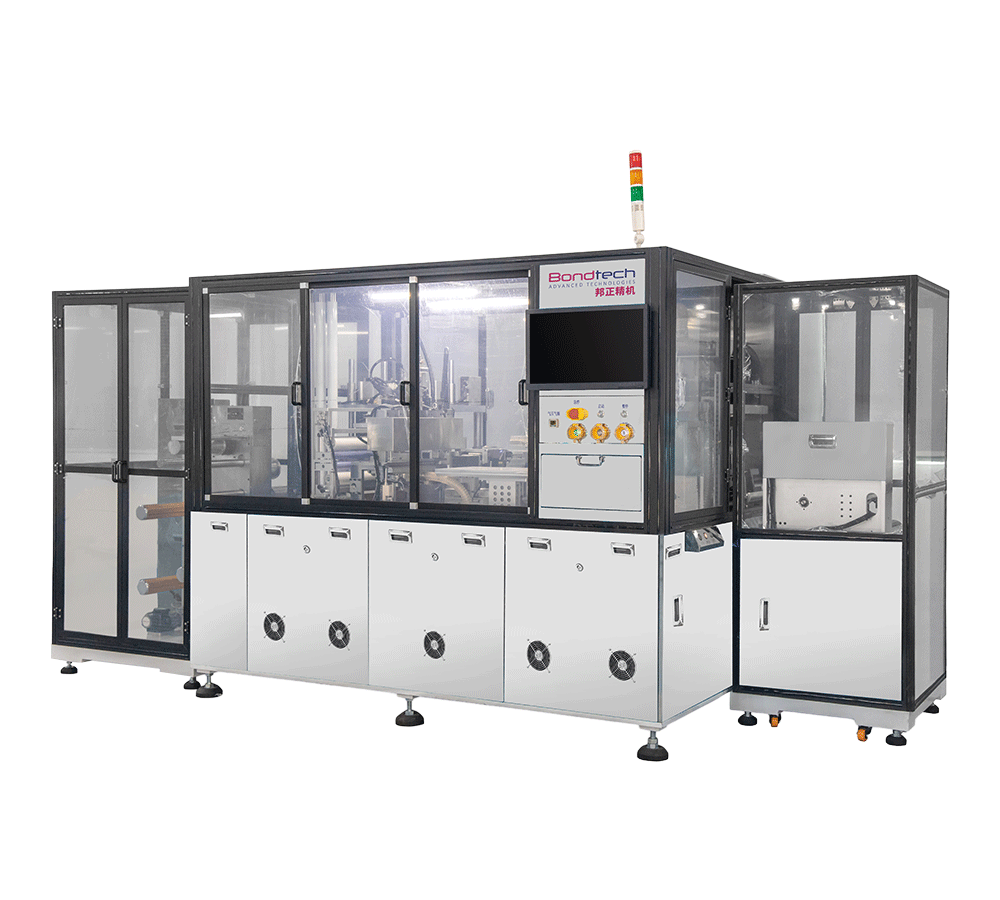

独创拉料及裁切机构，可贴激光膜卷料
假贴压机，实现二次压合CVL
EPC 纠偏，保证收料整齐
接料台，方便员工接卷料
底部相机移动，提高CVL拍照效率
在线偏位自动调整、多样化功能，使用更人性化
适用：FPC空板制程中的CVL、EMI贴合； FPC卷料、CVL卷料； 大尺寸CVL 贴合(Max260*500mm)
| 贴合精度 | ±0.1mm |
| 贴合速度 | 6-8s/pcs 前提条件： 1.贴合使用2个点对位； 2.未开启贴合后回拍检测功能； |
| 适用软板尺寸 | Max：260mm*500mm |
| 适用覆盖膜尺寸 | Min:260mm*60mm，Max:260mm*500m |
| 适用覆盖膜厚度 | 0.03mm-0.5mm |
| 覆盖膜定位方式 | 2点或4点mark点识别定位 |
| 软板定位方式 | 2点或4点mark点识别定位 |
| 贴合后贴合精度反确认功能 | 带反确认功能 |
| 软板供料方式 | 卷式供料 |
| 适用软板卷料宽幅 | Max：260mm |
| 适用软板卷料直径 | Max：350mm |
| 覆盖膜供料方式 | 卷式供料 |
| 适用覆盖膜卷料宽幅 | Max：260mm |
| 适用覆盖膜卷料直径 | Max：300mm |
| 贴合方式 | 面加热 |
| 覆盖膜裁切功能 | 标配有 |
| 覆盖膜来料收隔膜 | 标配有 |
| 工作平台数量 | 1个 |
| 贴装头数量 | 1个 |
| 工作平台温度 | 室温至120℃ |
| 贴装头温度 | 室温至120℃ |
| CVL和FPC来料清洁 | CVL和FPC都有 |
| 安全防护 | 防护罩、安全感测器 |
| 机台外形尺寸长 | 长L:3995mm;宽W:1590mm;高H:2250mm （包括FFU） |
| 机台重量 | 3500KG （包括收放料） |
| 工作电源 | 三相五线380V |
| 机台功率 | 30KW |
| 压缩空气源 | 0.5-0.7MPa |
| 耗气量 | 400L/min |
| 平台吸附 | 鼓风机 |
| 操作系统 | windows视窗界面 |
| 操作语言 | 中文 |
| 操控界面 | 21"显示器+键盘鼠标 |
| 排风口数量 | 3个 |
| 排风口管径 | 51mm |
