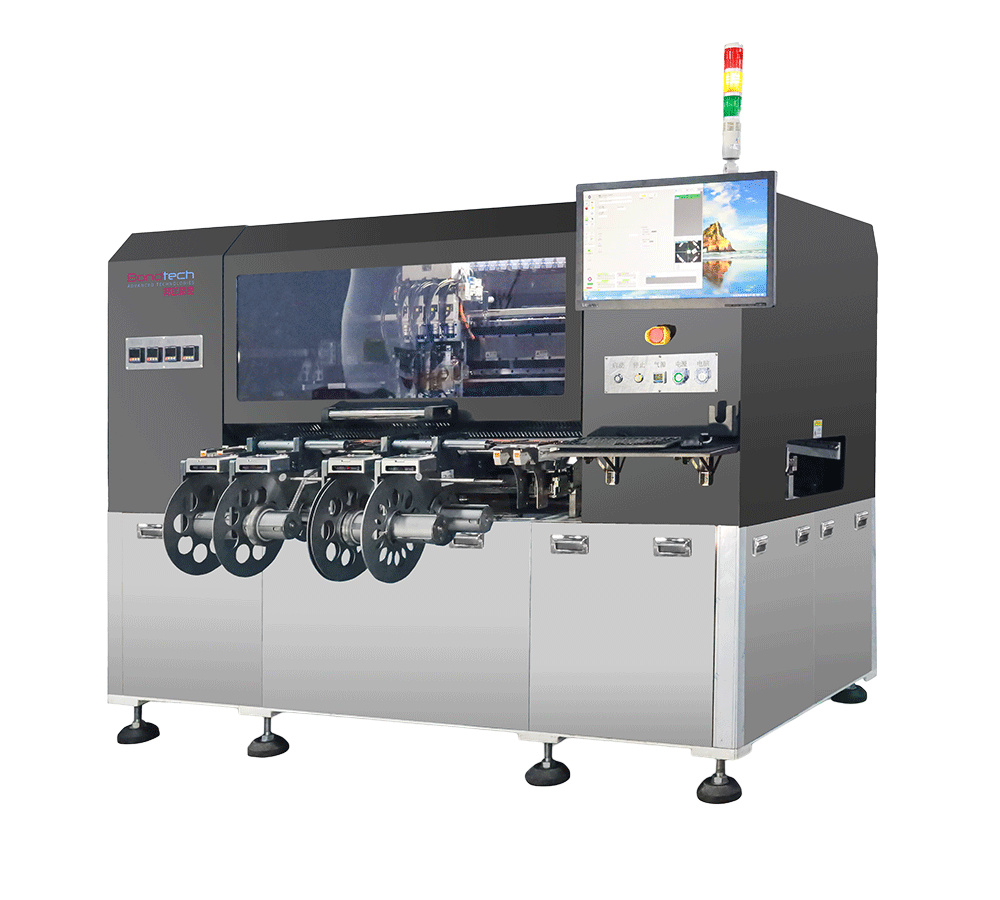

长载具应对能力,单次最大适应1200*500mm 尺寸载具,超过1200MM 长度,可以分段贴合
配备贴装载荷控制功能,可调节对元器件的压力,还能够对应压入型元器件的贴装。
配备元器件高度检测功能,可自动对贴装时元器件的释放高度进行控制
适合车载板等贴合元器件:种类多, 贴合点数不多的产品
可同时贴装种类多,载带供料器最多可装载22把
配备MES 功能,生产信息自动上传,可追溯生产过程功能
适用:新能源SMT段:PSA、双面胶,NTC、镍片、连接器等贴合工序; 飞达具备加热功能,超厚FR4也可走轨道贴合
贴合精度 | ±0.05mm(点对点模式) |
贴合速度 | 1.0-1.5S |
适用软板尺寸 | Max1200mm*500mm(一次贴合尺寸,超出可分段贴合) |
适应载具大小 | 长度方向Max1240mm,宽度方向Max520mm |
适应载具厚度 | 2-8mm |
适用辅料类型 | PSA\TSA\蓝膜\高温胶\FR4\镍片\泡绵\NTC等 |
适用辅料尺寸 | 2mm*2mm-30mm*110 mm(超出60mm时,只能双头贴合) |
适用辅料厚度 | 0.05mm-2mm |
辅料供料方式 | 离型膜卷式供料(可以选配载带飞达) |
适用料带宽度 | Max120mm,适用3寸和6寸卷芯 |
FD数量 | 标配4个,可以装6个 |
FPC上料方式 | 载具轨道传送,轨道高度900±20mm 备注:三段皮带 |
连线功能 | 轨道连线 |
贴装头数量 | 4个 备注:可选配加热功能 |
安全防护 | 防护罩、安全感测器 |
机台外形尺寸长 | 长L:2100mm;宽W:1400mm;高H:1600mm |
机台重量 | 1800KG |
工作电源 | 220V,50HZ |
机台功率 | 最大功率8KW,运行功率2.5KW |
压缩空气源 | 0.5-0.7MPa, |
操作系统 | windows视窗界面 |
操作语言 | 中文 |
操控界面 | 21"显示器+键盘鼠标 |
