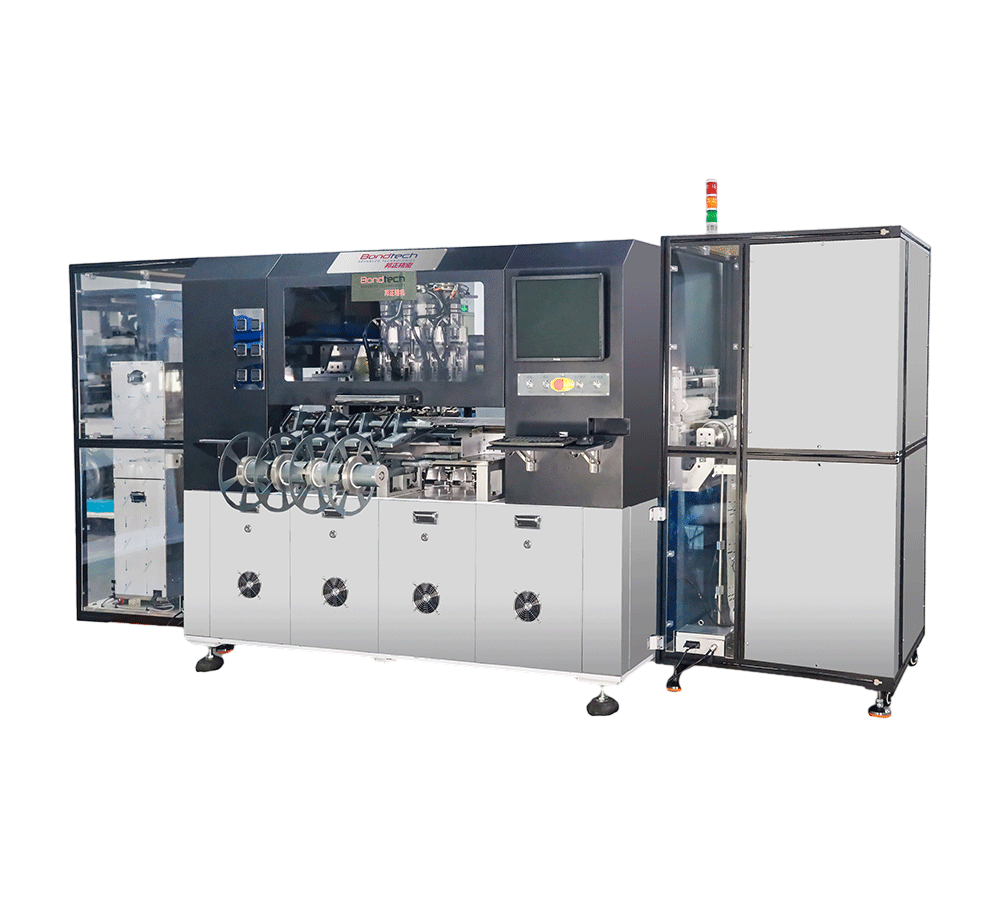

移动龙门+双线马驱动，保证贴合精度，提高贴合效率
四贴头+四供料器，可一次贴合四种不同规格尺寸的补强片
可拆卸式供料器，可兼容载带式供料器
夹持拉料+贴合平台升降，进一步保护产品，防止产品刮花
带粘尘装置，贴前清洁卷式FPC板面
收料+纠偏，保证卷料收取整齐度
适用：卷式FPC & RF的钢片、PI、CVL 、EMI等的贴合； 大范围尺寸补强片贴合 (Max:110x55mm)
| 贴合精度 | ±0.05mm |
| 贴合速度 | 1.5秒/贴次 前提条件： 1、每平台贴合点数32点 2、取料延时小于50ms 3、贴合延时小于100ms |
| 适用软板尺寸 | 单片 :L:650mm*W:315mm 卷料 :L:∞mm*W:315mm |
| 适用软板厚度 | 0.1mm-1mm |
| 适用加强片 | SUS,AL,FR4 |
| 补强片尺寸 | Min:5*5mm，Max:110*55mm |
| 补强片厚度 | 0.1mm-1mm |
| 上下料装置 | RTR |
| 加强片供料方式 | 弱粘膜/载带，供料器可快换 |
| 工作平台数量 | 1 |
| 贴装头数量 | 4 |
| 工作平台温度 | 室温至120度 |
| 贴装头温度 | 室温至180度 |
| 安全防护 | 安全光慕+防护罩 |
| 机台外形尺寸长 | L:4070mm*W:1850mm*H:1720mm |
| 机台重量 | 3000Kg |
| 工作电源 | 三相五线380V |
| 机台功率 | 12KW |
| 压缩空气源 | 0.5Mpa-0.7Mpa |
| 耗气量 | 500L/min |
| 热风气源 | 鼓风机 |
| 操作系统 | Windows视窗界面 |
| 操作语言 | 中英文 |
| 操控界面 | 17"显示器+键盘鼠标 |
