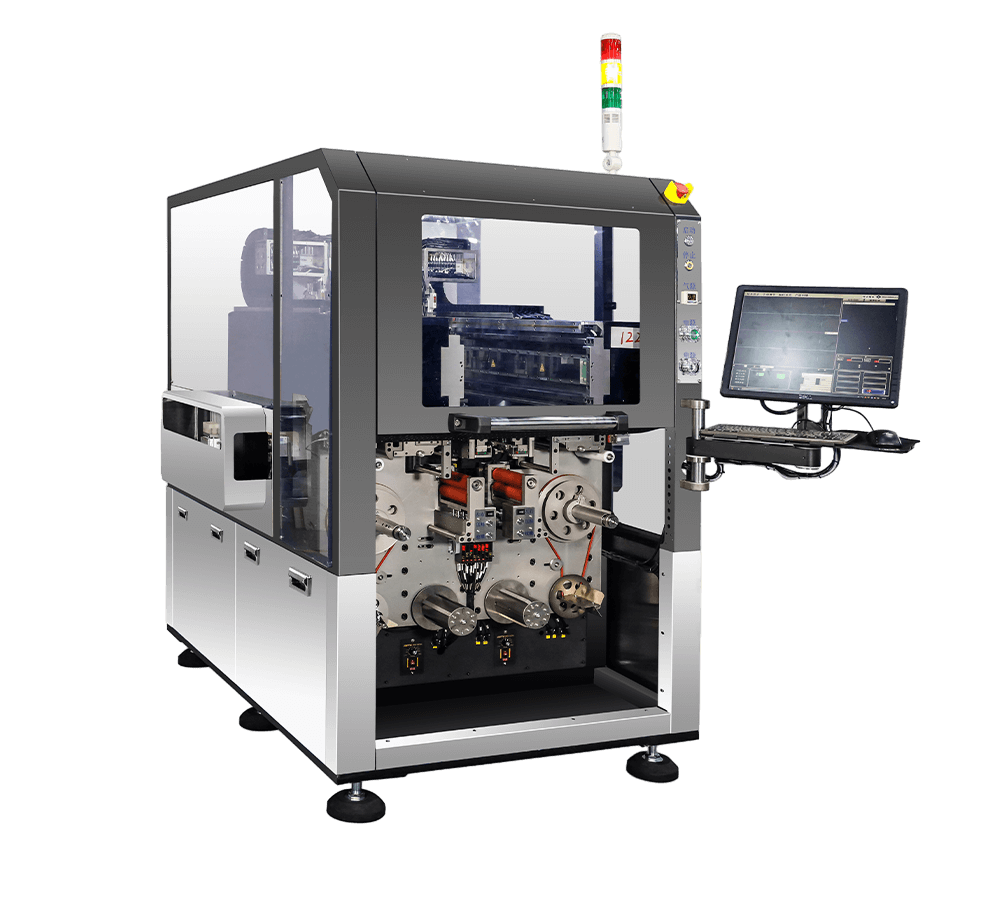

龙门固定,双线马,保证贴合精度
剥离出的配件有CCD校正,降低抛料率,有效放重贴
双头交替贴合,提高贴合效率
Feeder边剥边取,解决难剥离配件出料问题
激光+CCD对位,方便人员操作、调偏位
在线偏位自检、多样化功能
适用:SMT段PSA、蓝膜等贴合工序
贴合精度 | ±0.075mm(点对点模式)±0.15mm(Mark点模式) |
贴合速度 | 0.6S/PCS(最佳条件) |
适用软板尺寸 | Max430mm*400mm |
适应载具大小 | 长度方向Max450mm,宽度方向Max420mm |
适应载具厚度 | 2-8mm |
适用胶纸类型 | PSA\导电胶\高温胶\蓝膜\二维码\标签\泡棉\石墨片等 |
适用胶纸尺寸 | 2mm*2mm-35mm*100 mm |
适用胶纸厚度 | 0.05mm-1mm |
胶纸供料方式 | 离型膜卷式供料 |
适用料带宽度 | Max120mm,适用3寸和6寸卷芯 |
FPC上料方式 | 载具轨道传送,轨道高度900±20mm |
连线功能 | 可连线 |
贴装头数量 | 2个 |
吸头加热功能 | BZ-P200:无 BZ-T200:有 |
安全防护 | 防护罩、安全感测器 |
机台外形尺寸长 | BZ-P200: 主体:长L:900mm;宽W:1320mm;高H:1540mm 含轨道:长L:1100mm;宽W:1320mm;高H:1540mm BZ-T200: 主体:长L:900mm;宽W:1320mm;高H:1540mm 含轨道:长L:1100mm;宽W:1320mm;高H:1540mm |
机台重量 | 1400Kg |
工作电源 | 220V,50HZ |
机台功率 | 最大6KW,运行1.5KW |
压缩空气源 | 0.5-0.7MPa,200L/min |
操作系统 | windows视窗界面 |
操作语言 | 中文 |
操控界面 | 17"显示器+键盘鼠标 |
