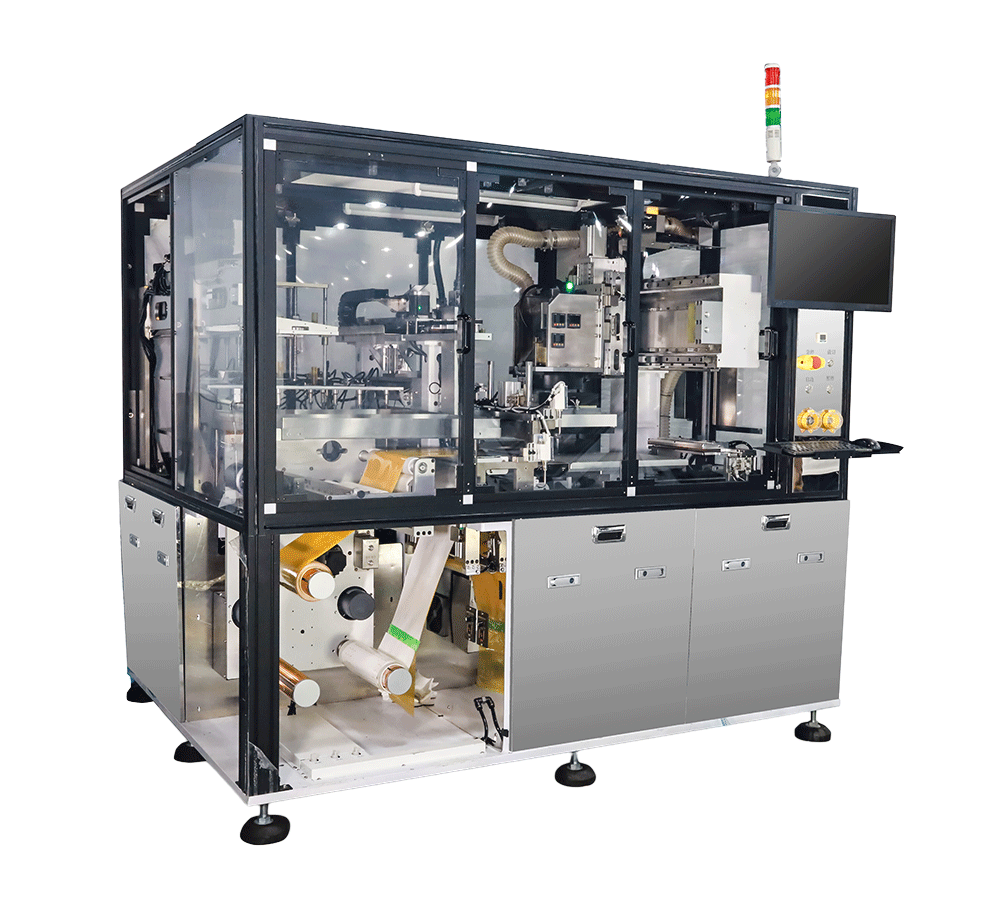

独创拉料及裁切机构，可贴激光膜卷料
自动上下料机械手，实现全自动贴合
手动上料台，可手动上单片CVL
360度旋转贴头，适应贴合任意角度
底部相机移动，提高CVL拍照效率
在线偏位自动调整 、多样化功能
适用：FPC空板制程的CVL贴合； 针对LPF/激光膜卷对片设计
| 贴合精度 | ±0.1mm |
| 贴合速度 | 6-8s/pcs 前提条件： 1.贴合使用2个点对位； 2.未开启贴合后回拍检测功能； 3.不包含上下料时间。 |
| 适用软板尺寸 | Max305mm*610mm |
| 适用覆盖膜尺寸 | 50mm*100mm-260mm*400mm |
| 适用覆盖膜厚度 | 0.03mm-0.5mm |
| 覆盖膜定位方式 | 2点或4点mark点识别定位 |
| 软板定位方式 | 2点或4点mark点识别定位 |
| 贴合后贴合精度反确认功能 | 带反确认功能 |
| 软板供料方式 | 片式供料 |
| 覆盖膜供料方式 | 卷式供料 |
| 贴合方式 | 点加热或面加热 |
| 上下料装置 | 自动上下料 |
| 垫隔片 | 自动垫隔片 |
| 裁切功能 | 标配有 |
| 覆盖膜来料收隔膜 | 标配有 |
| 工作平台数量 | 1个 |
| 贴装头数量 | 1个 |
| 工作平台温度 | 室温至120℃ |
| 贴装头温度 | 室温至120℃ |
| CVL和FPC来料清洁 | CVL和FPC都有 |
| 安全防护 | 防护罩、安全感测器 |
| 机台外形尺寸长 | 长L:2000mm;宽W:1520mm;高H:2160mm |
| 机台重量 | 2800Kg |
| 工作电源 | 380V,三相五线制，50HZ |
| 机台功率 | 12KW |
| 压缩空气源 | 0.5-0.7MPa |
| 耗气量 | 300L/min |
| 平台吸附 | 鼓风机 |
| 操作系统 | windows视窗界面 |
| 操作语言 | 中文 |
| 操控界面 | 21"显示器+键盘鼠标 |
