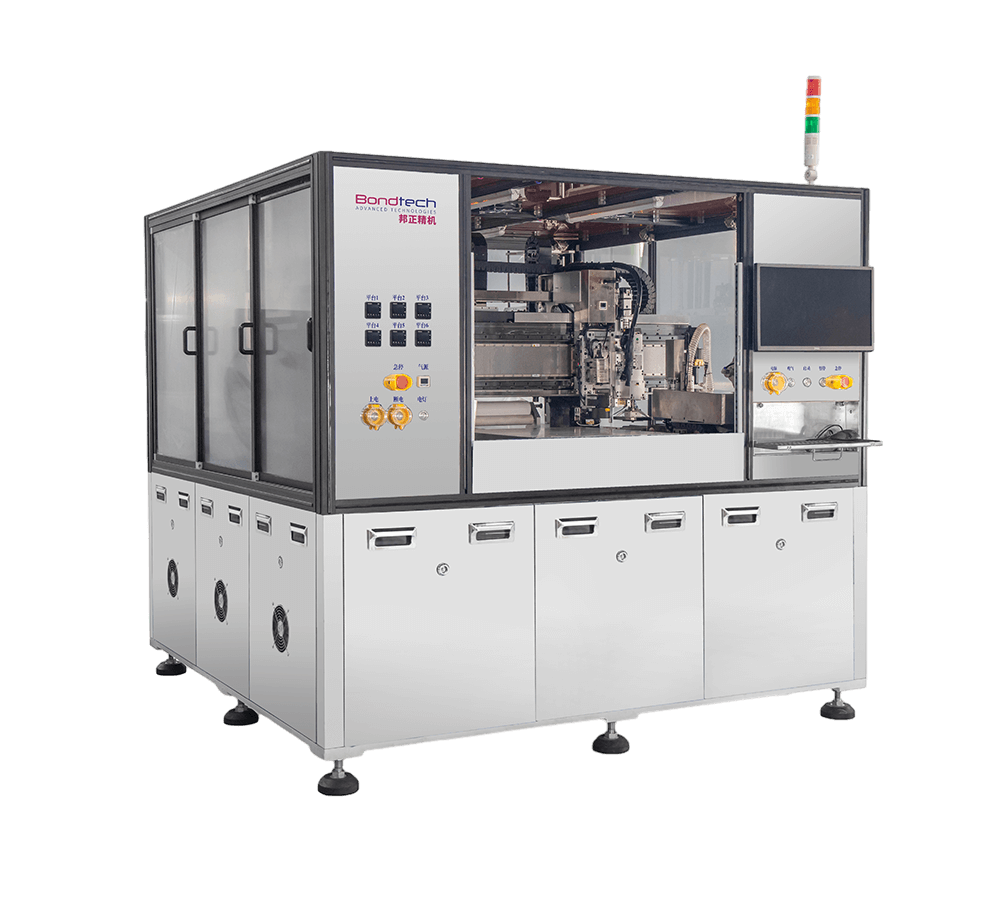

龙门固定，双线马、双头、双相机左右交替贴合，保证贴合精度，提高贴合效率
线马+大台面设计，合市场大部分板子
Feeder中转剥离，解决难剥离配件出料问题
激光+ CCD对位，方便人员操作、调偏位
带粘尘装置，减少异物影响
自动上下料+自动隔片，减少人手接触产品
适用：FPC & RF的钢片、PI、CVL、EMI等的贴合
| 贴合精度 | ±0.05-0.1mm |
| 贴合速度 | 硬材质尺寸小于15*25mm：最优≦0.9s 材质尺寸大于25mm：≦1.5s |
| 辅材 | 类型：EMI\CVL\PI\FR4\钢片 材质与厚度范围：0.03～2mm Size(长*宽)：硬材质：1.2*1.2~40*100mm/软材质：2*2~150*150mm 供料方式：离型膜卷式供料 适用料带宽度：Max160mm,适用3寸和6寸卷芯 |
| 软板尺寸 | Max：550mm*650mm(有效尺寸530*630mm) |
| 适用隔纸尺寸 | Max:580*680mm |
| 贴合平台 | 550*650mm |
| 工作台数量 | 1个 |
| 贴装头数量 | 2个 |
| 温度 | 工作平台：室温至120℃ 贴装头：室温至180℃ |
| 垫隔纸功能 | 有 |
| 上下料装置 | 自动上下料 |
| 安全防护 | 防护罩、安全感测器 |
| 机台外形尺寸长 | 长L:2040mm; 宽W:2000mm; 高H:1800mm |
| 工作平面高度 | 1000±20mm |
| 机台重量 | 3500Kg |
| 工作电源 | 380V,三相五线制，50HZ |
| 机台功率 | 12KW |
| 压缩空气源 | 0.5-0.7MPa,400L/min |
| 热风气源 | 鼓风机 |
| 操作系统 | windows视窗界面 |
| 操作语言 | 中文 |
| 操控界面 | 21"显示器+键盘鼠标 |
