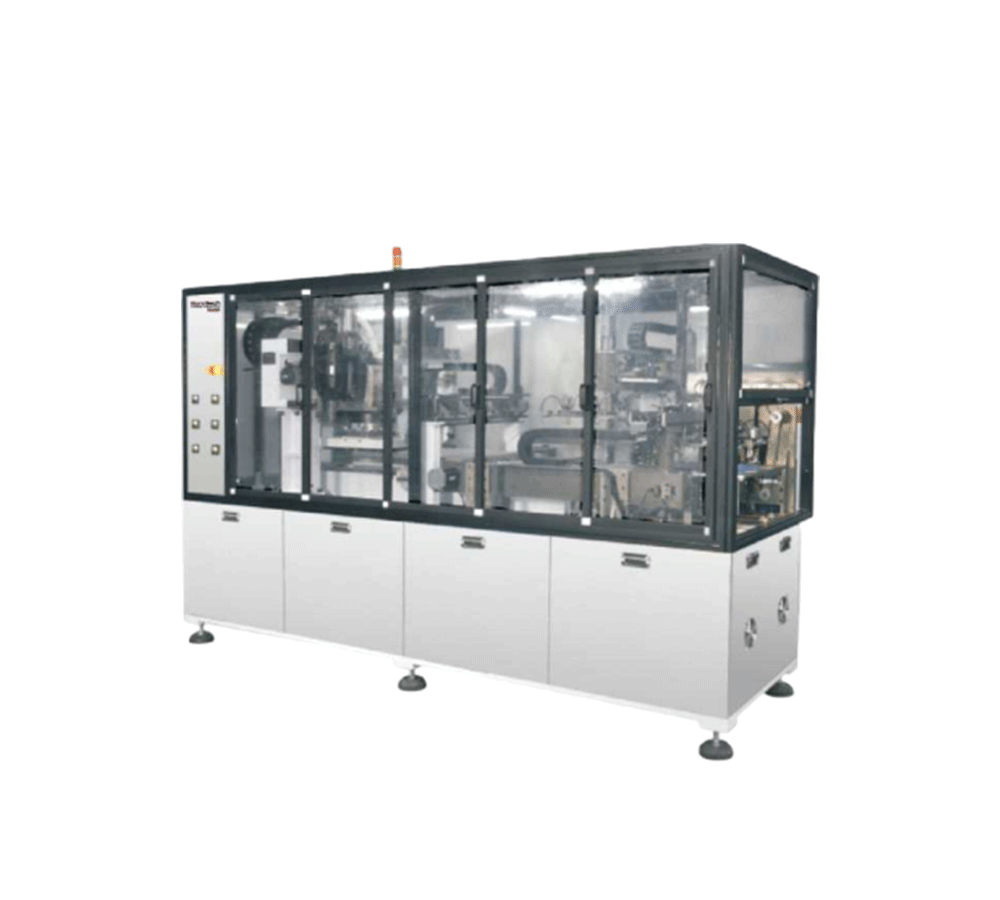

大台面尺寸，适应500*600mm大板
自动上下料机械手，实现全自动贴合
可手动上单片EMI或CVI，手动上料位
360°旋转贴头，适应来料和贴合任意角度
纠偏相机，自动纠偏CVL拉料距离，保证裁切准确
适用：FPC空板制程中的CVL贴合
| 贴合精度 | ±0.1mm |
| 贴合速度 | 6~8s/pcs 前提条件： 1.贴合使用2个点对位； 2.未开启预剥离粘轮功能； 3.未开启贴合后回拍检测功能； 4.不包含上下料时间。 |
| 适用软板有效尺寸 | 530mm*630mm |
| 平台尺寸 | 550mm*650mm |
| 适用覆盖膜尺寸 | 50mm*50mm-260mm*420mm |
| 适用覆盖膜厚度 | 0.02mm~0.5mm |
| 覆盖膜定位方式 | 2点或4点mark点识别定位 |
| 软板定位方式 | 2点或4点mark点识别定位 |
| 贴合后贴合精度反确认功能 | 带反确认功能 |
| 软板上下料装置 | 自动上下料 |
| 软板供料方式 | 片式供料 |
| 垫隔片装置 | 自动垫隔片 |
| 覆盖膜供料方式 | 卷式供料 |
| 覆盖膜半裁功能 | 有半裁功能 |
| 覆盖膜剥离方式 | 具备半自动（人工剥离衬纸）、自动卷对卷剥离 |
| 工作平台数量 | 1个 |
| 贴装头数量 | 1个 |
| 工作平台温度 | 室温至120℃ |
| 贴装头温度 | 室温至120℃ |
| CVL和FPC来料清洁 | CVL和FPC都有 |
| 安全防护 | 防护罩、安全感测器 |
| 机台外形尺寸长 | 长L:2890mm;宽W:1600mm;高H:2130mm |
| 机台重量 | 3500Kg |
| 工作电源 | 380V,三相五线制，50HZ |
| 机台功率 | 12KW |
| 压缩空气源 | 0.5~0.7MPa |
| 耗气量 | 300L/min |
| 平台吸附 | 鼓风机 |
| 贴头吸附 | 鼓风机 |
| 操作系统 | windows视窗界面 |
| 操作语言 | 中文/English |
| 操控界面 | 17"显示器+键盘鼠标 |
